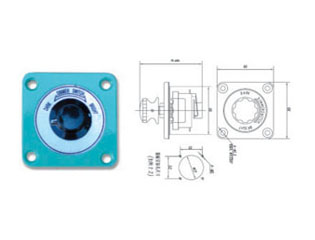

舵角发送器OFT-1                                                                            舵角发送器DD1-WK/G

三面舵角指示器ODS6A-1                                                               三面舵角指示器ODS7A-1
壁挂式舵角指示器OTN3A-1                                                          壁挂式舵角指示器OTN4A-1

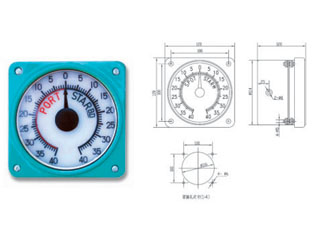

嵌入式舵角指示器OQFT1D-1                                                     嵌入式舵角指示器OQFT1E-1
嵌入式舵角指示器OQFT2D-1                                                       嵌入式舵角指示器OQFT2E-1

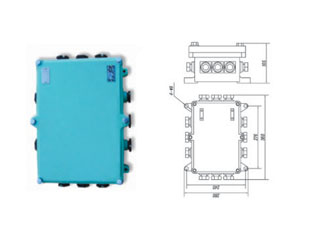

接线箱J2-25K                                                                                      接线箱JX2-43

调光器TG-A2                                                                                    调光器TG-A25



●产品概述
    舵角指示器是用来指示船舶航行的时舵叶的位置，即舵叶的偏转角度。
●主要性能指标
■测量范围：左40°- 0°-右40°；
■精度：顶挂式舵角指示误差不大于0.75°，其它舵角表指示误差不大于0.5°；
■刻度盘的照明在全黑的情况下，距刻度盘1.5米处可以清楚地读出示度值。
■指针的阻尼时间不超过3秒钟
●型号说明

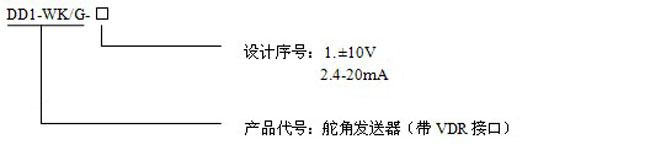

●舵角发送器（VDR）

●主要型谱列表

产品名称	规格型号	可视直径	调光形式	防护形式	重量（Kg）	备注
舵角发送器	OFT-1			IP44		连杆可调
	DD1-WK/G-1			IP44		带VDR接口
方形嵌入式舵角指示器	OQF1D-1	Ф100	外调光	IP22		适合安装在驾控台或机舱监控台
	OQF1E-1	Ф100	无照明	IP22
	OQF2D-1	Ф130	外调光	IP22
	OQF2E-1	Ф130	无照明	IP22
圆形嵌入式舵角指示器	OQF3D-1	Ф160	外调光	IP22		适合安装于各种仪表监视盘
	OQF3E-1	Ф160	无照明	IP22
	OQF4D-1	Ф200	外调光	IP22
	OQF4E-1	Ф200	无照明	IP22
方形壁挂式舵角指示器	OTN3A-1	Ф160	内调光	IP56		各种舱室及驾驶室两舷
	OTN4A-1	Ф200	内调光	IP56
圆形壁挂式舵角指示器	OTY4A-1	Ф200	内调光	IP56		各种舱室及驾驶室两舷
	OTY4E-1	Ф200	无照明	IP56
顶挂式三面舵角指示器	ODS6A-1	Ф350	内调光	IP22		安装于驾驶室顶棚
	ODS6B-1	Ф350	外调光	IP22
	ODS7A-1	Ф450	内调光	IP22
	ODS7B-1	Ф450	外调光	IP22
顶挂式两面舵角指示器	ODS5A-1	Ф250	内调光	IP22
	ODS5B-1	Ф250	外调光	IP22
调光器	TG-A2			IP22		配套嵌入式舵角指示器
	TG-B2			IP44
	TG-C2			IP44
	TG-A25			IP22		配套灯泡照明指示器
	TG-B25			IP44
	TG-C25			IP44
接线箱	J2-25K			IP44		配套容量3块表
	JX2-43			IP44		配套大于3块表

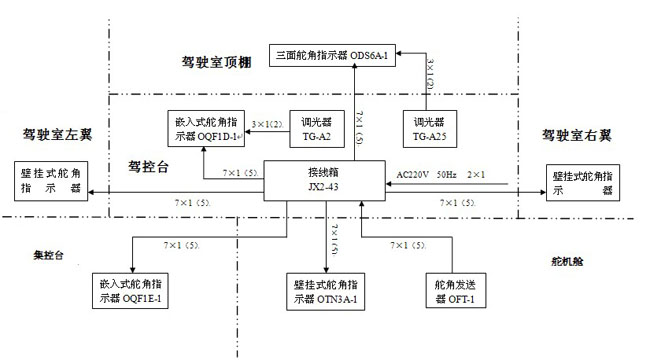

●舵角指示器系统配套布置示意图
